430MHz SSB トランスバータ
親機はFT620を接続することにして、入出力は50MHz。
結果としては NG 。
1974/5 未使用のまま分解。
アルミ板は沢山持っていましたが、加工がしやすいのでプリント板を利用して箱を製作していました。

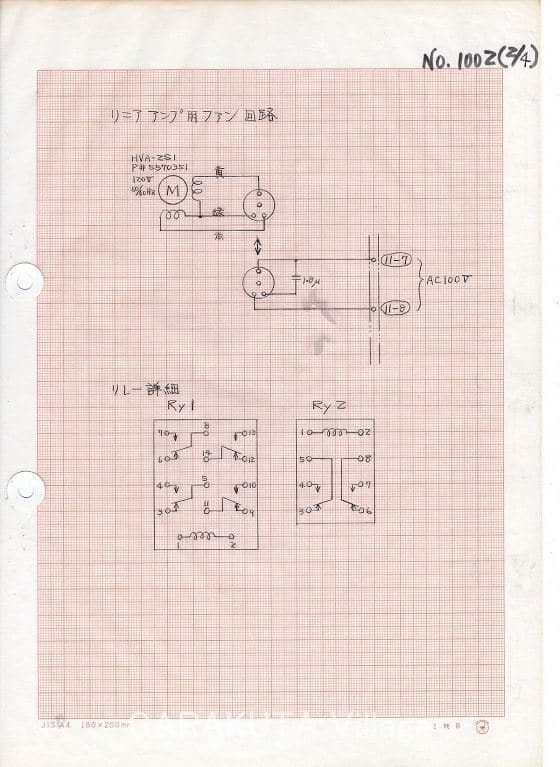

回路図
写真
その他
構成ユニット
この機器は、下記のユニットで構成されていて、この機器の資料は、ユニット部分が省略されていますので、この機器の資料のファイルをダウンロードされる場合は、下記の管理番号の資料も合わせてダウンロードして下さい。
- UT-102 430MHz SSB TRANSVERTER MIX & DRIV部
- UT-103 430MHz SSB TRANSVERTER リニアアンプ部
- UR-102 430 → 50MHz RF & MIX UNIT
- UO-101 430MHz SSB TRANSVERTER OSC部
- UA-101 430MHz用 ANT切替ダイオードSW
- UA-102 430MHz用 B.P.F.
- UA-103 50Ω 10dB ATT
- UE-101 DC450 – 200 – 12V etc. 電源部
注意事項
- このページの資料の画像は、原則として約560 x 約800ピクセルですが、元データである約1200 x 約1700ピクセル(メーカー品の回路図等で複雑なものは約2400 x 約3400ピクセル)の7-Zipファイルがダウンロードが可能です。
- 7-Zipファイルはコンピューターウイルスに感染していないとは思いますが、念のために、ウイルス対策ソフトは最新のデータに更新の上でダウンロード、解凍して下さい。・・・ウイルス感染対策は自己責任としますので了承願います。
- 7-Zipファイルをダウンロードする —> S-JA4BBH-1002
解凍パスワードはアマチュア無線局 ex JA4BBH 博物館からのお知らせ・・・最初にお読み下さいに記載してあります。 -
7-Zipファイルの解凍パスワードは全て小文字で「 exja4bbh 」です。 7-Zipファイルは、本サイトへアップロードする前に、ウイルス検査を実施済みです。
- トラブル防止のため、このページに掲載されている資料の画像ファイル(7-Zipファイル内を含む)の転載、再配布を禁止します。
